RSN серия аппаратов для дуговой шпилечной сварки
Аппарат для дуговой шпилечной сварки серии RSN – это высокоэффективное сварочное оборудование для соединения шпилек из углеродистой стали, нержавеющей стали, меди, алюминия и их сплавов с металлическими деталями соответствующих материалов.
Описание
маркер
RSN серия аппаратов для дуговой шпилечной сварки
Аппарат для дуговой шпилечной сварки серии RSN - это высокоэффективное сварочное оборудование для соединения шпилек из углеродистой стали, нержавеющей стали, меди, алюминия и их сплавов с металлическими деталями соответствующих материалов.
Характеристики:
● Цифровое управление: процесс сварки точно контролируется микропроцессором, обеспечивая надежность;
● Функция автоматической компенсации колебаний сети: сварочный ток автоматически поддерживается на заданном уровне, независимо от колебаний напряжения, обеспечивая стабильность и повторяемость;
● Точное управление временем сварки (0,01-5 сек) с помощью микропроцессора: точный и надежный контроль тепловложения, высокая повторяемость;
● PWM-управление сварочным током с цифровой индикацией: точное, наглядное, обеспечивает идентичность тока независимо от оператора, времени и места сварки;
● Функция выбора автоматического/ручного режима: подходит для особых случаев, например, многослойной сварки с проплавлением;
● Возможность сварки углеродистой стали, нержавеющей стали, меди, алюминия, материалов с гальваническим покрытием, а также разнородных металлов;

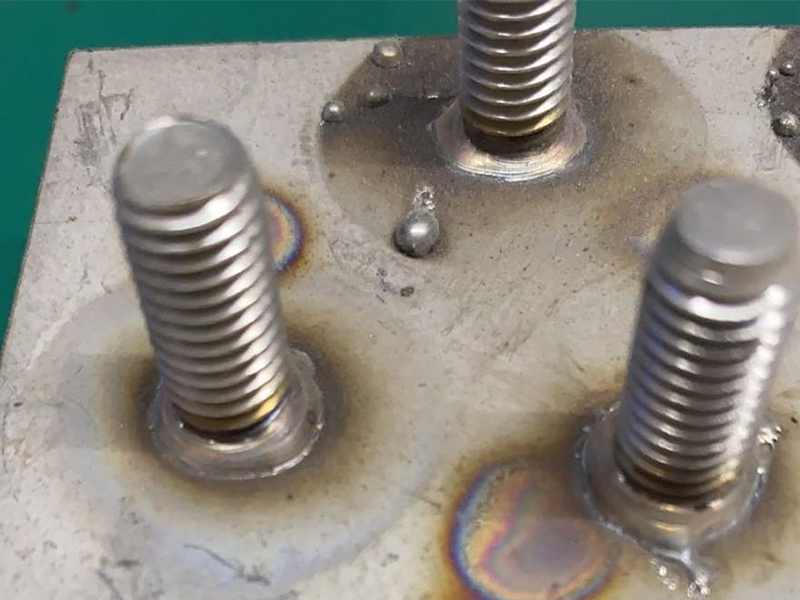

● Отличная перпендикулярность шпилек, отсутствие следов сварки и деформации на обратной стороне детали, высокая доля качественных соединений;
● Удобство сварки с проплавлением: в большинстве случаев не требует предварительного отверстия, сохраняя целостность материала;
● Высокая прочность соединения, соответствующая прочности основного металла и шпильки;
● Значительно меньшее по сравнению с ручной дуговой сваркой выделение дыма, излучения и шума; использование керамических колец и превосходные характеристики оборудования оптимизируют условия работы, значительно снижая вредное воздействие на сварщика и уменьшая трудоемкость.
Технические параметры:
| № | Наименование параметра | RSN-1600 | RSN-2500 | RSN-3150 |
| 1 | Входное питание | 3-фазное 380В±10%/50Гц | ||
| 2 | Номинальный входной ток (А) | 112 | 162.5 | 220 |
| 3 | Номинальная входная мощность (кВт) | 69 | 94 | 126 |
| 4 | Номинальная входная мощность (кВА) | 73.5 | 107 | 145 |
| 5 | Номинальное входное напряжение (В) | 380 | 380 | 380 |
| 6 | КПД (при макс. нагрузке) | 74.3% | 80% | 82% |
| 7 | Коэффициент мощности (при макс. нагрузке) | ≥0.85 | ||
| 8 | Диапазон регулировки сварочного тока (А) | 160-1600 | 200-2500 | 300-3150 |
| 9 | Диаметр свариваемых шпилек (мм) | φ6-φ19 | φ6-φ25 | φ6-φ30 |
| 10 | Длина свариваемых шпилек (мм) | ≥400 | ||
| 11 | Вес блока питания (кг) | 60 | 84 | 110 |
| 12 | Степень защиты | IP21S | ||
| 13 | Класс изоляции | F | ||
| 14 | Габаритные размеры (Д×Ш×В, см) | 68x38x62.5 | 79.5x39x68 | 83.5x39x80.5 |
